3 assi
DRD SAMPLE 7030

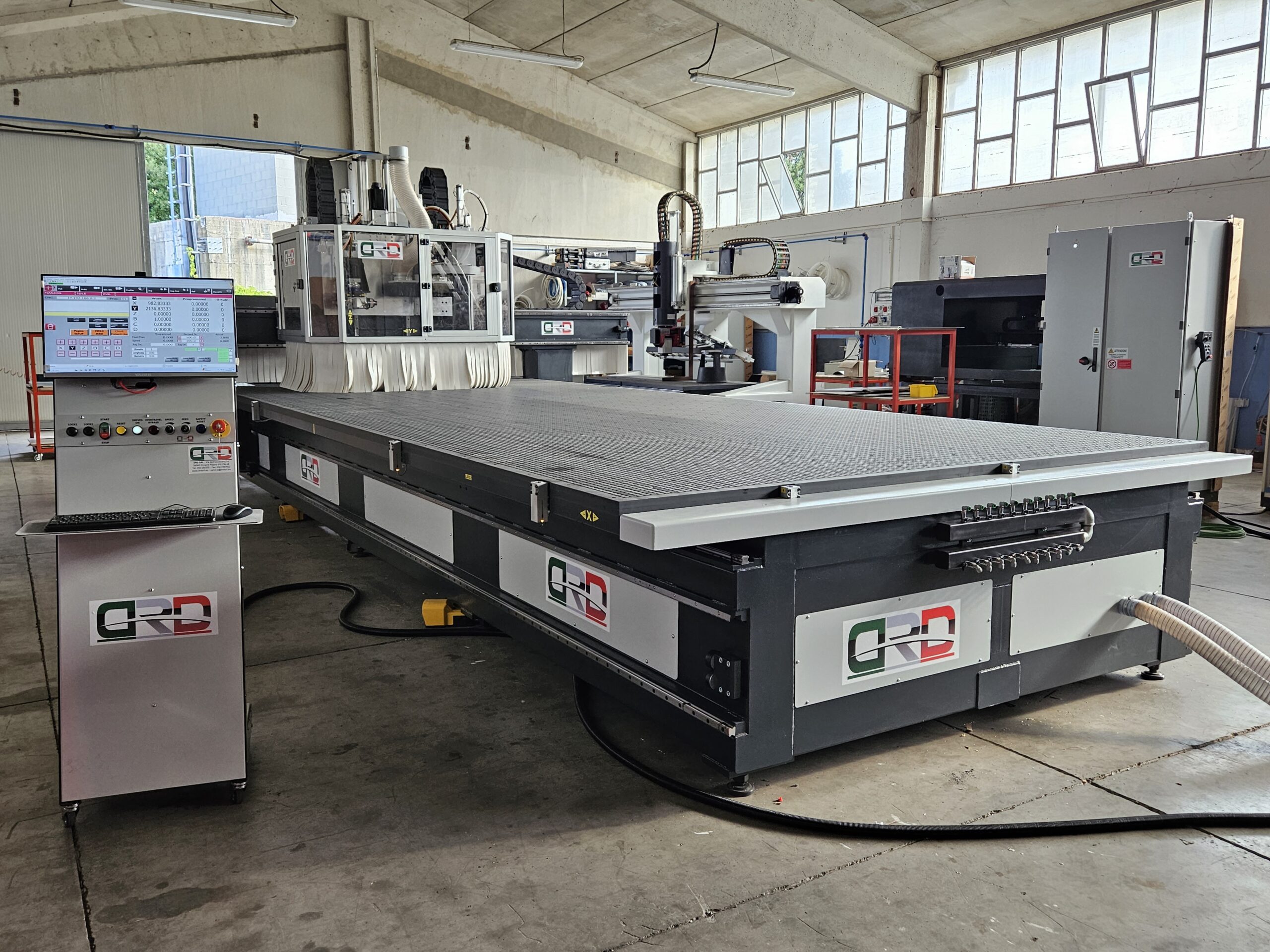

La DRD SAMPLE 7030 è un centro di lavoro, progettato per la lavorazione di pannelli coibentati con elevata precisione e produttività. La struttura a piano fisso e portale mobile supporta un’area di lavoro di 7000×3000 mm, con piano Nesting a 4 zone di vuoto in bachelite quadrettata a doppio strato, garantendo stabilità e affidabilità.
L’equipaggiamento comprende un elettromandrino verticale HSK da 12/14,4 kW – 24.000 RPM, e un elettromandrino orizzontale a doppia uscita da 32 kW – 18.000 RPM, entrambi orientabili da 0° a 360°, per la massima flessibilità nelle lavorazioni. Il cambio utensile rotante a 10 posizioni assicura rapidità ed efficienza operativa.

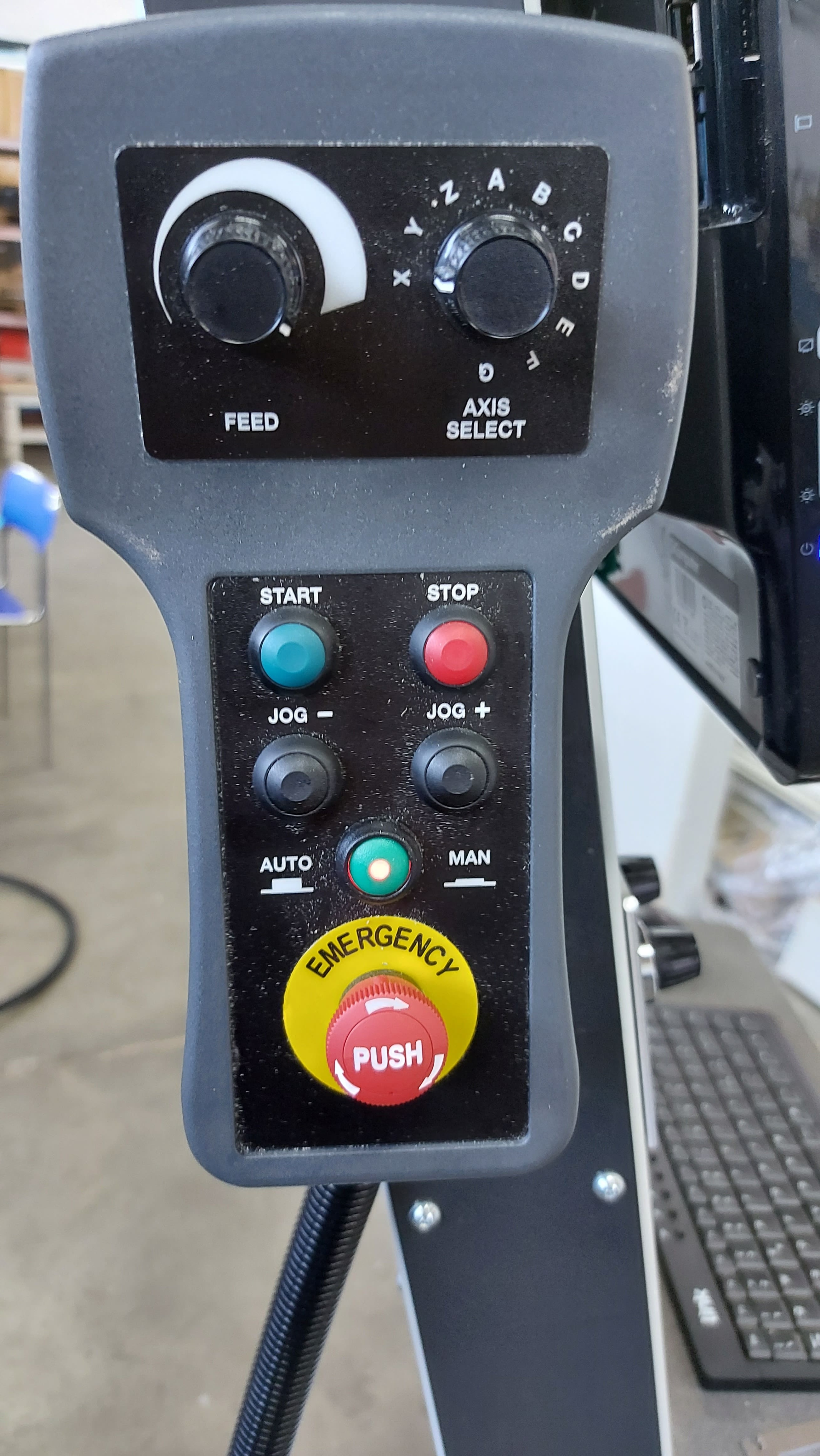

La movimentazione avviene tramite pignone e cremagliera per gli assi lineari, con motori brushless Delta e riduttori Wittenstein, permettendo velocità fino a 46 m/min. Il controllo numerico OSAI OPEN, con consolle operatore e PC All-in-One, offre un’interfaccia intuitiva e una gestione avanzata del processo produttivo.
La sicurezza è garantita dalla cabina trasportata con elettroserratura e protezioni in PVC a triplo strato, mentre il sistema di aspirazione con cuffia pneumatica assicura un ambiente di lavoro pulito ed efficiente. Le due pompe del vuoto da 250 m³/h a secco mantengono una presa ottimale sui materiali lavorati.
Grazie alla lubrificazione automatica a grasso, gestita dal CNC, la manutenzione è ridotta al minimo. Con un design pensato per prestazioni elevate e affidabilità nel tempo, la DRD SAMPLE 7030 è la soluzione ideale per chi necessita di un centro di lavoro avanzato per la lavorazione di pannelli coibentati.
DRD 3020 LT
La DRD 3020-LT è un centro di lavoro cnc di nuova generazione 3 assi ad alte prestazioni economica, controllo Osai open, con un piano di lavoro nesting 3000×2000. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta, per il posizionamento del pezzo da lavorare. La macchina è dotata di; Elettromandrino Attacco HSK 63, 12 Kw 24000 RPM raffreddato ad aria con elettroventola, Gruppo foratore formato da: 9 uscite verticali ,Cambio utensile rotativo trasportato a 12 posizioni posto sulla spalla destra del trave. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
DRD SAMPLE 2525

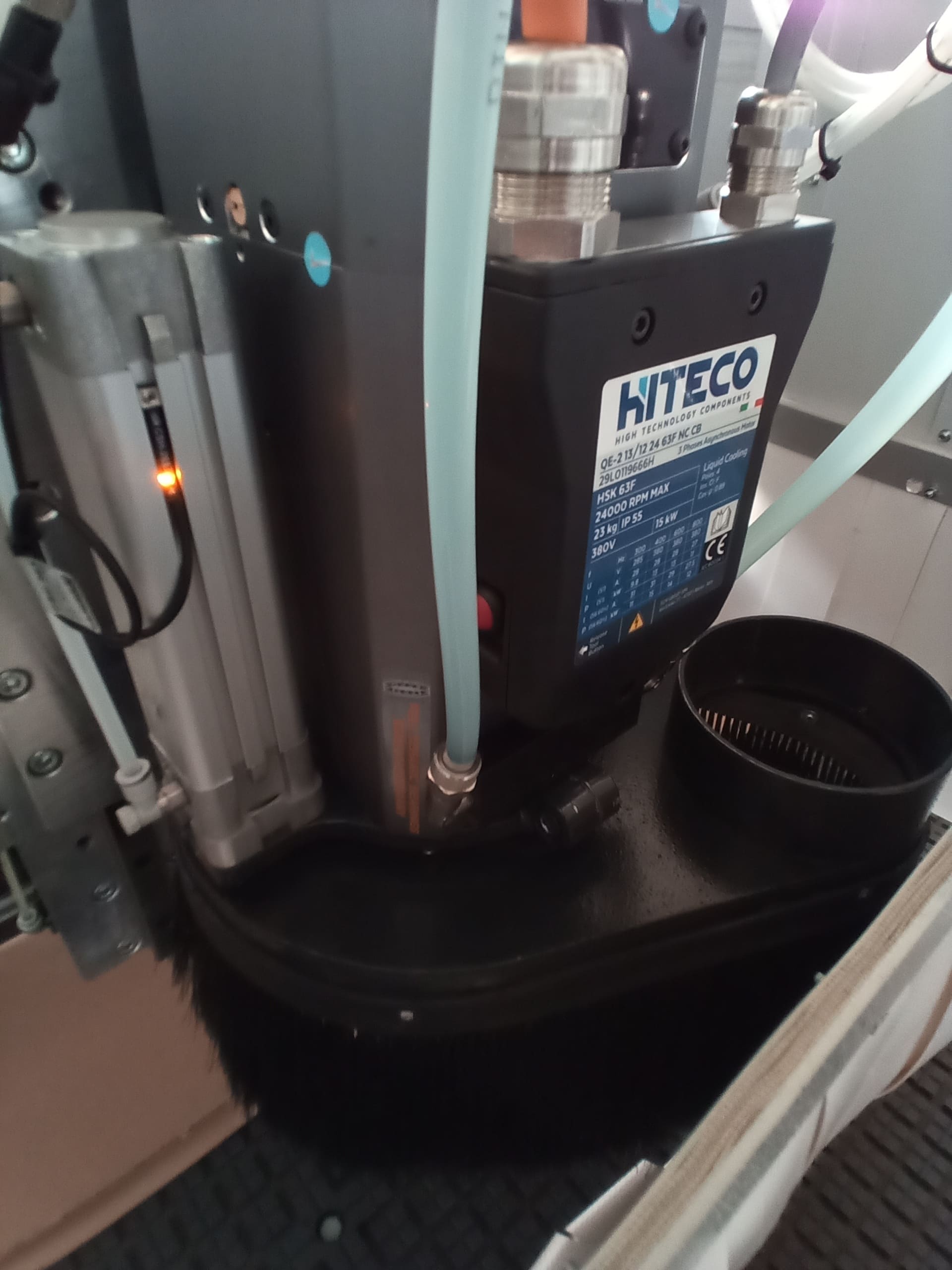

La SAMPLE 2525 è un centro di lavoro di nuova generazione 3 assi realizzato per la creazione di elementi per una cella elettrolitica, controllo Osai open, con un piano di lavoro nesting 2500×2500. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta per il posizionamento del pezzo da lavorare. La macchina è dotata di; Elettromandrino HITECO Attacco HSK F63, 12 Kw 24000 RPM raffreddato a liquido,Cambio utensile a 24 posizioni posto sul retro della macchina con copertura idraulica. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
DRD SAMPLE 3013
La SAMPLE 3013 è un centro di lavoro di nuova generazione 3 assi realizzato per la creazione di pannelli isolanti per furgoni destinati al traspoto alimenti, controllo Osai open, con un piano di lavoro nesting 3450×1500. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta, per il posizionamento del pezzo da lavorare. La macchina è dotata di; Elettromandrino HSD Attacco ISO 30, 12 Kw 24000 RPM raffreddato ad aria con elettroventola, cambio utensile a 8 posizioni trasportato posto sul montante sinistro del ponte. La macchina è dotato di cannone ionizzatore, per togliere le cariche elettrostatiche dal materiale lavorato e favorire così l’aspiraione del truciolo. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
DRD SAMPLE 3121
La SAMPLE 3121 è un centro di lavoro di nuova generazione 3 assi , controllo Osai open, con un piano di lavoro nesting 3100×2100. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta per il posizionamento del pezzo da lavorare. La macchina è dotata di; un mandrino HSD F63 12kw 24000 rpm hsk raffreddato a liquido, un cambio utensile rotativo trasportato sulla colonna del ponte da 8 posizioni. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
DRD SAMPLE 4216
La SAMPLE 4216 è un centro di lavoro di nuova generazione, 3 assi realizzato per la lavorazione di legno plastiche e affini , controllo Osai open, con un piano di lavoro nesting 4200×1600. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta, per il posizionamento del pezzo da lavorare. La macchina è dotata di;Elettromandrino HSD Attacco HSK F63, 12 Kw 24000 RPM raffreddato con elettroventola,Cambio utensile a 12 posizioni posto sull’asse z in prossimita del mandrino. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
DRD SAMPLE 6225
La SAMPLE 6225 è un centro di lavoro di nuova generazione 3 assi , controllo Osai open, con un piano di lavoro nesting 6200×2500. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta per il posizionamento del pezzo da lavorare. La macchina è dotata di; un Elettromandrino Attacco ISO 30, 12 Kw 24000 RPM raffreddato ad aria con ausilio di ventola, un cambio utensile rotativo trasportato sulla colonna del ponte da 8 posizioni. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
DRD SAMPLE 8030
La SAMPLE 8030 è un centro di lavoro di nuova generazione 3 assi , controllo Osai open, con un piano di lavoro nesting 8000×3000. Il piano è configurabile per un impianto del vuoto congruo alle necessita del caso, con la possibilità di montare tra i molti accessori un presetting e i pistoni di battuta, per il posizionamento del pezzo da lavorare. La macchina è dotata di; Elettromandrino Attacco ISO 30, 12 Kw 24000 RPM raffreddato ad aria con ausilio di ventola,Cambio utensile rotativo trasportato a 6 posizioni posto sulla spalla del ponte. Per la movimentazione dell’asse X sono previsti 2 motori brushless GANTRY Delta ethercat, i restanti motori sono anche essi Delta Brushless ethercat.
